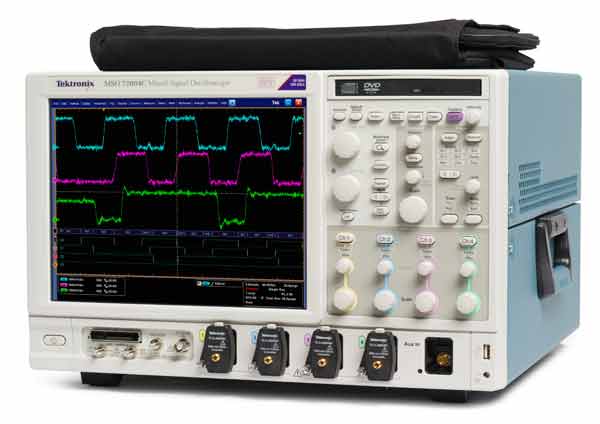

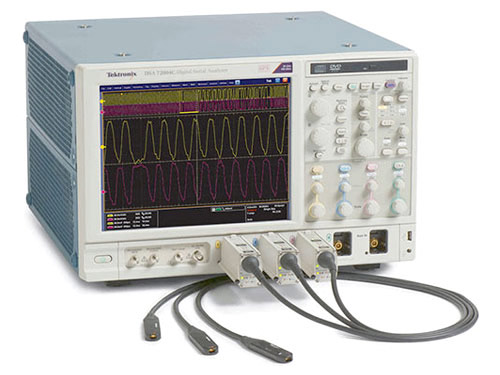

MSO/DPO70000 系列示波器提供優異的信號采集性能和分析功能。通過業內很高的波形捕獲能力發現真實信號，捕獲更多信號細節。工具套件的設計能自動執行高速串行數據信號的設置、采集和分析，加快設計和一致性測試。
- 頻譜范圍 33 GHz 和 100 GS/s
- 低于 9ps 上升時間
- 低于 0.50% 垂直噪聲，≥5.5 有效位
- 16 個邏輯通道，80 皮秒的時基分辨率（僅適用于 MSO 型號）
- 超過 30 個可定制的應用特定軟件分析包
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 4 GHz | 25 GS/s | 31.25M 點 - 125M 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 6 GHz | 25 GS/s | 31.25M 點 - 125M 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 8 GHz | 25 GS/s | 31.25M 點 - 125M 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 12.5 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 250M 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 16 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 250M 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 20 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 250M 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 23 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 1G 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 25 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 1G 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 |
|---|---|---|---|
| 33 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 1G 點 | 4 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 4 GHz | 25 GS/s | 62.5M 點 - 125M 點 | 4 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 6 GHz | 25 GS/s | 62.5M 點 - 125M 點 | 4 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 8 GHz | 25 GS/s | 62.5M 點 - 125M 點 | 4 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 250M 點 | 4 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 16 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 250M 點 | 4 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 20 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 250M 點 | 4 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 23 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 1G 點 | 4 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 25 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 1G 點 | 4 | 16 |
| 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
|---|---|---|---|---|
| 33 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 1G 點 | 4 | 16 |
| 特征 | 優勢 |
|---|---|
| 帶寬 33 GHz | 對數據速率高達 20Gb/秒的設計（如 32 Gbaud 相干光和 PCIe 3.0）進行準確檢定、抖動檢定和一致性測試。 |
| 出色的模擬和數字采樣率組合 | 允許逐通道全面分析和多通路測量。單臺儀器內模擬通道捕獲高達 100GS/秒，數字通道高達 12.5GS/秒。 |
| 優異的信號保真度、低噪聲和高有效位數 (ENOB) | 執行測試時有更多可用裕量，通過觀察真實信號進行更加精確測量。 |
| 所有 4 個通道上提供業內高的波形采樣率 | 高效發現和捕獲間歇性（偶發）故障或事件。 |
| 16 個邏輯通道，80 皮秒的時基分辨率（僅適用于 MSO70000 系列） | 通過相關的模擬/數字信號視圖準確地了解邏輯電路性能。 |

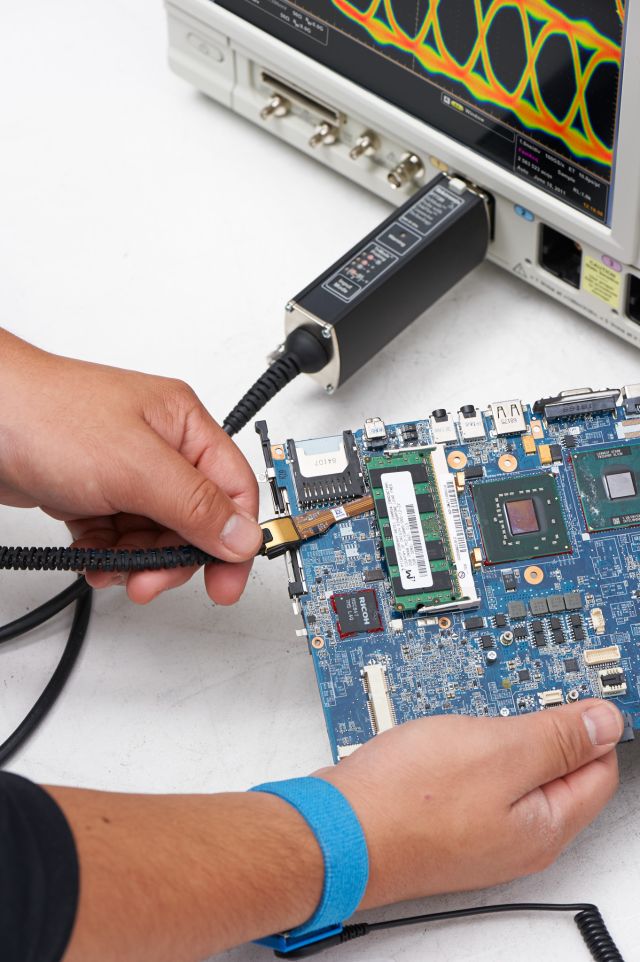

| 通過多種連接支持選件進行模擬/數字探測 | 為小器件引線或板上通孔提供靈活的探測解決方案，無需專用夾具及成本。業內快的 33 GHz TriMode™探頭和 2.5 GHz 差分邏輯探頭。 |
| Pinpoint® 觸發和高速串行碼型觸發高達 6.25 Gb/s | 通過特定標準的觸發功能，加快 PCIe、SATA、USB 等總線的調試。 |
| 全面的數字串行分析解決方案 - 探測、觸發、解碼和分析 | 工具套件的設計可對高速串行數據信號（如 USB、PCIe 和 DisplayPort）自動進行設置、采集和分析，加快設計和一致性測試。出色的模擬和數字采樣率組合。 |
| 串行分析選件，適用于 PCIe、I2C、SPI、RS-232/422/485/UART、USB2.0、MIPI D-PHY CSI & DSI、8b/10b、CAN、LIN、FlexRay 和 MIL-STD1553B | 允許自動捕獲和顯示常見串行總線流量的控制包和數據包起始，識別子包分量如地址、數據、CRC 等。 |
| 離線波形分析 | 改善時間和資源利用率；觀察、測量和分析實驗室中捕獲的數據，且獨立于使用 TekScope AnywhereTM 的示波器硬件 |
High Voltage Single Ended Probes
| 探頭 | 說明 |
|---|---|
| P5100A | 高壓探頭：500 MHz，100X，2.5 kV，單端，BNC |
| P6015A |
高壓探頭；75MHZ，40KV，1000X 10 FT - 可追溯校準標準證明 |
High Voltage Differential Probes
| 探頭 | 說明 |
|---|---|
| P5200A |
高壓探頭：50 MHz，50X/500X，1.3 kV，差分，BNC |
| P5202A |
差分探頭；20X/200X，100 MHZ 差分電壓探頭 |
| P5205A | 高壓探頭：100 MHz，50X/500X，1.3 kV，差分，BNC |
| P5210A |
高壓探頭：100 MHz，50X/1000X，5.6 kV，差分，BNC |
| P6251 |
探頭，差分 HV，帶 TEKPROBE-BNC 接口，42V，1GHZ - 可追溯校準標準證明 |
Low Voltage Differential Probes
| 探頭 | 說明 |
|---|---|
| P6330 |
探頭；差分；3.5 GHZ 帶寬，BNC，+/-1.75 V 差分，大動態范圍，+5V -4V 共模范圍，輸入處 2.3 MV RMS 噪聲，5X 衰減 - 可追溯校準標準證明 |
| P7313SMA |
13 GHZ 差分信號采集系統，帶 SMA 輸入 |
| P7330 |
探頭；差分；3.5 GHZ 帶寬，+/-1.75 V 差分，大動態范圍，+5V -4V 共模范圍，輸入處 2.3 MV RMS 噪聲，5X 衰減 - 可追溯校準標準證明 |
| P7350 |
差分探頭，5 GHZ |
| P7504 |
4GHz TRIMODE 差分探頭 |
| P7506 |
6GHz TRIMODE 差分探頭 |
| P7508 |
8GHz TRIMODE 差分探頭 |
| P7513A |
13GHz TRIMODE 差分探頭 |
| P7516 |
TRIMODE 差分探頭。產品附帶可追溯校準標準證明。 |
| P7520A | TriMode 差分探頭 |
| P7625 | 25 GHz 低噪 TRIMODE 探頭，與附件同箱 |
| P7633 | 33 GHz LOW NOISE TRIMODE PROBE IN CASE WITH ACCESSORIES |
| P7708 | 8 GHz TriMode 探頭，采用 TekFlex 連接器技術、TekConnect 接口 |
| P7713 | 13 GHz TriMode 探頭，采用 TekFlex 連接器技術、TekConnect 接口 |
| P7716 |
16 GHz TriMode 探頭，采用 TekFlex 連接器技術、TekConnect 接口 |
| P7720 | 20 GHz TriMode 探頭，采用 TekFlex 連接器技術、TekConnect 接口 |
Optical
| 探頭 | 說明 |
|---|---|
| P6701B | 光電轉換器；DC-1GHZ，500-950NM，TPI - 可追溯校準標準證明 |
| P6703B |
光電轉換器；DC-1GHZ，1100-1650NM，TPI - 可追溯校準標準證明 |
| 探頭 | 說明 |
|---|---|
| P6717A | 探頭，通用升級，帶附件包 |
| P6750 |
探頭，P6750 DMAX 適用于 MSO70K 儀器 |
| P6780 | 17 通道差分輸入邏輯探頭，用于 MSO70000 及焊接附件 |
Current Probe
| 探頭 | 說明 |
|---|---|
| TCPA300 |
電流探頭：100 MHz，放大器（需要探頭） 電流探頭：100 MHz，放大器（需要探頭） |
| TCPA400 |
電流探頭：100 MHz，放大器（需要探頭） |
Isolated Measurement Systems
| 探頭 | 說明 |
|---|---|
| TIVM02 |
差分探頭；200 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，3 米電纜 |
| TIVM02L |
差分探頭；200 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，10 米電纜 |
| TIVM05 |
差分探頭；500 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，3 米電纜 |
| TIVM05L |
差分探頭；500 MHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，10 米電纜 |
| TIVM1 |
差分探頭；1 GHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，3 米電纜 |
| TIVM1L |
差分探頭；1 GHZ，1X/5X/10X/20X/50X，+/- 50V，TekVPI，10 米電纜 |
